电子器件加工设备关键部件用316l不锈钢，其化学成分、应用等级、夹杂物等的要求极高，长期以来完全依赖进口。为了促进我国电子器件加工设备用超纯材料制备的自主化，中国科学院金属研究所特种合金研究部马颖澈研究员、张龙高级实验师团队历时三年多的技术攻关，完成了316l不锈钢的超纯冶金基础研究、冶炼工艺创新、成分精准控制技术研发，实现了超纯316l不锈钢自主化制备关键技术突破，材料关键性能指标达到国际先进水平。

　　针对316l不锈钢成分控制多样化需求，研究团队从控c、降p、除o、脱s、控al、控mn等不同成分控制方向着力，针对性建立了六类元素控制技术，创新了冶炼和重熔过程中成分控制工艺，确定了关键元素点控或窄间距控制目标，显著提升了超纯316l不锈钢成分控制精准度和稳定性。

　　316l不锈钢中夹杂物要求极其严苛，其中a、b、c类夹杂物要求0级，d类夹杂物要求控制在≤0.5级。针对夹杂物控制要求，根据316l不锈钢成分特征、冶金特性、夹杂物形成特点，从除o和控al角度出发，对高温熔体冶金基础进行了系统研究，建立了316l不锈钢高温熔体超纯冶金基础数据。通过多炉次2kg、50kg、100kg和吨级容量熔炼和重熔工艺试验，确定了316l不锈钢超纯冶炼工艺技术路线，明确冶炼工艺参数，形成了稳定化制备工艺，具备了小批量制备能力。结合锻造工艺，制备出20mm、40mm和60mm成品棒材，多批次成分分析和夹杂物评价均达到进口产品水平。

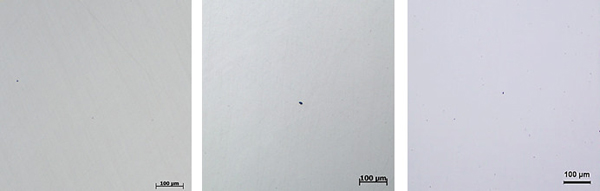

图1 金属所316l不锈钢夹杂物水平（三批次）

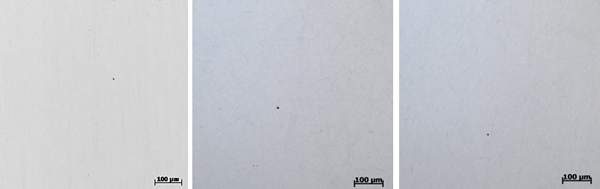

图2 进口316l不锈钢夹杂物水平（最优级三批次）

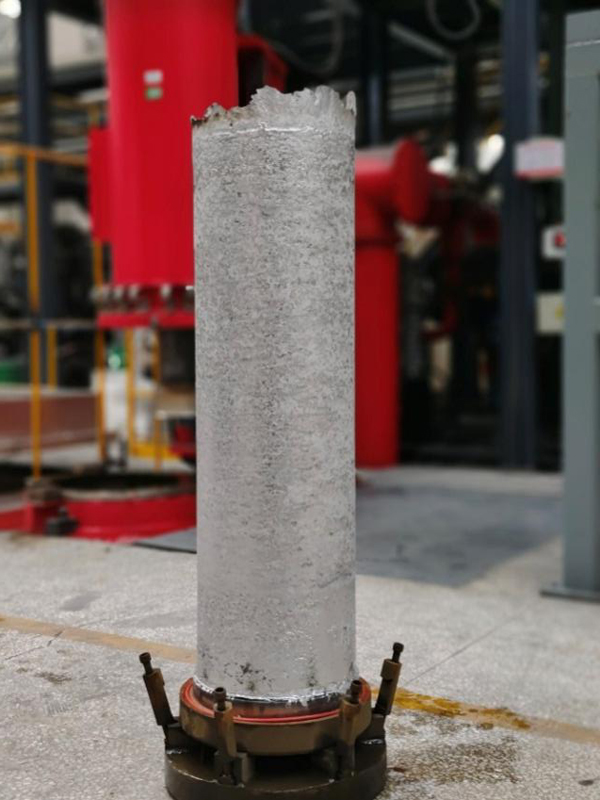

图3 1吨真空自耗锭
